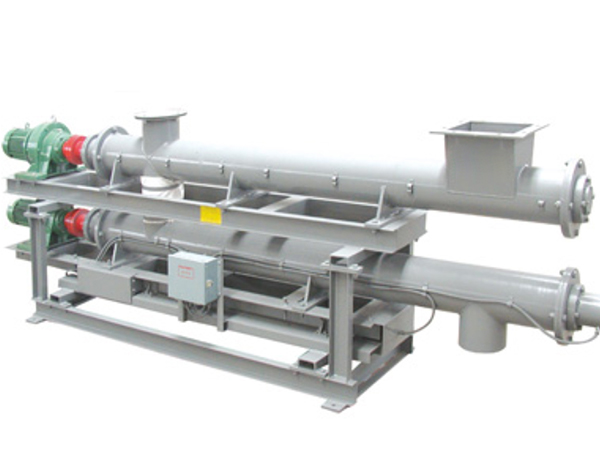

一、螺旋稱重給料機是對粉狀、散粒狀物件進行連續輸送、動態計量、控制給料的生產計量設備。根據工藝要求對經過螺旋輸送機的物料進行流量、流向控制，并實現計量管理。廣泛應用于電力、冶金、煤炭、化工、港口、建材等行業。

二、設備組成：
    秤體、減速電機、稱重傳感器、測速傳感器、控制系統和變頻調速系統。

三、計量原理：
    螺旋中連續通過的物料量中稱重傳感器轉換成毫伏級電壓信號，經放大及A/D轉換成數字量A后送入微處理機，電測速電機送來的速度信號B也送入微處理機，由微處理機對A、B這兩個信號進行處理，最后通過顯示器顯示出通過螺旋秤的物料的累計量和瞬時流量?？刂撇捎脭?shù)字PID控制算法，儀表以用戶設定的瞬時流量t/h得到理論重量，螺旋秤實際測得的瞬時流量得到實際變量，理論重量與實際重量的差即為PID控制目標，最終使理論重量與實際重量的差值為零。此控制模式在稱重控制范圍內是十分準確的，當給料系統出現故障時，給料量超出配料秤的控制范圍，這將造成給料機的誤差，為了補償這一誤差，我們采用了周期補償調節，即當前一測量周期出現誤差時，后一測量周期能補償前一測量周期的誤差，使測量誤差為零，配料秤加入這一補償功能后使配料精度大大提高。

四、系統特點：
◎密封結構，減少粉塵外揚
◎動態計量與螺旋輸送物料相結合
◎變頻調速運行穩定、可靠（可選）
◎電子自動計量標定系數，自動調零
◎動態零點非線性輸出特性進行跟蹤
◎數字式脈沖發生器，提供可靠準確性速度信號

五、技術參數：
◎靜態計量誤差：≤0.5%；
◎動態累計誤差：≤1%；
◎控制準確度：優于1%；
◎儀表電源：單相220V±10%，50HZ；

◎拖動電源：三相380V±10%，50HZ；
◎使用環境：溫度：-10℃～+40℃
◎濕度：5%～90%

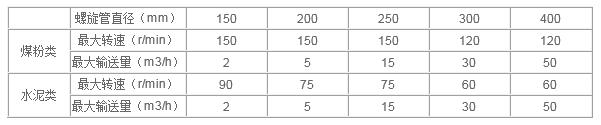

六、主要技術參數：
